PROCÉDURE D'INSTALLATION DES SYSTÈMES SOLATUBE® 160DS / 290DS
Les puits de lumière tubulaires Solatube® sont conçus à partir de matériaux de très haute qualité, en faisant un produit solide et durable.
Leur installation est facile, rapide et peut être effectuée sécuritairement par toute personne compétente possèdant les habiletés et l'outillage nécessaires.
Un puit de lumière tubulaire Solatube® peut être installé pratiquement dans n'importe quelle pièce, plus particulièrement lorsque cette dernière a un accès direct à l'entretoit.

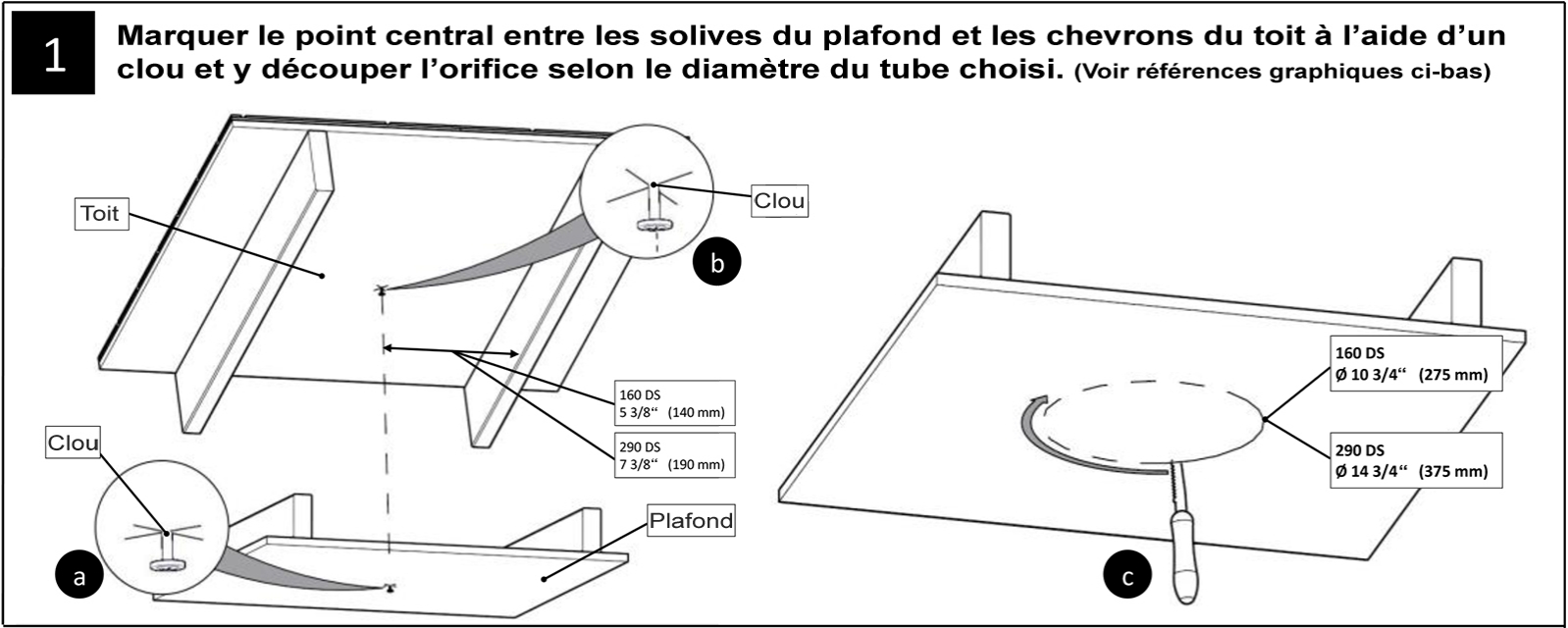

Dans un premier temps, localiser au plafond de la pièce l'emplacement ou vous souhaitez que la sortie du puit de lumière tubulaire soit installée puis référez-vous aux directives suivantes.
CHOISISSEZ LE NOMBRE DE SECTIONS REQUISES
À l'aide du tableau ci-joint, mesurer la distance entre l'emplacement du plafond ou la sortie du puit de lumière tubulaire est prévue et la planche du toit ou le solin sera installé.
Cette distance vous permetra de déterminer le nombre de sections de tubes supplémentaires requis et leur combinaison.
Dans le doute, il nous fera plaisir de vous assister à calculer cette valeur essentielle.
GUIDE DE RÉFÉRENCE POUR LES TUBES SUPLÉMENTAIRES COMBINAISON DE TUBES DE 16 PO (40 CM) ET DE 24 PO (60CM) | |
HAUTEUR DU GRENIER | NOMBRE DE TUBES DE RALLONGE SUPLÉMENTAIRES REQUIS |
| JUSQU'A 16 PO (40 CM) | AUCUN |
| 29 PO (73 CM) | 1 TUBE DE 16 PO (40 CM) |
| 43 PO (108 CM) | 2 TUBES DE 16 PO (40 CM) |
| 57 PO (143 CM) | 1 TUBE DE 16 PO (40 CM) ET 1 TUBE 24 PO (60 CM) |
| 71 PO (178 CM) | 2 TUBES DE 24 PO (60 CM) |
| 85 PO (213 CM) | 1 TUBE DE 16 PO (40 CM) ET 2 TUBES 24 PO (40 CM) |
| 99 PO (248 CM) | 3 TUBES DE 24 PO (60 CM) |
| 113 PO (283 CM) | 1 TUBE DE 16 PO (40 CM) ET 3 TUBES 24 PO (40 CM) |
| 127 PO (318 CM) | 4 TUBES DE 24 PO (60 CM) |
| 141 PO (353 CM) | 1 TUBE DE 16 PO (40 CM) ET 4 TUBES 24 PO (40 CM) |
